什么是RIP
RIP–应用较早的、使用较普遍的内部网关协议,典型的矢量距离协议。
![rip](/2015/11/rip-protocol-1/rip.jpg)
RIP报文结构
![RIP报文](/2015/11/rip-protocol-1/RIP报文.jpg)
IP首部:包含源地址和目标地址IP。源IP地址为始发路由更新消息的路由器。目标IP版本1为
255.255.255.255
(广播地址),版本2为224.0.0.9
(组播地址)源端口和目的端口都为UDP端口,端口号520
Command:RIP消息类型。路由更新请求为1,路由响应请求为2
Version:版本1和版本2
Address Family(AFI):一般设置为2,如果请求整个路由表而不是某条路由记录为0(常在初始化过程中)
IP address:被执行的RIP更新的具体IP子网
metric:度量值,以经过的路由器跳数计算。只参考路由器数目,不会去参考带宽(OSPF)

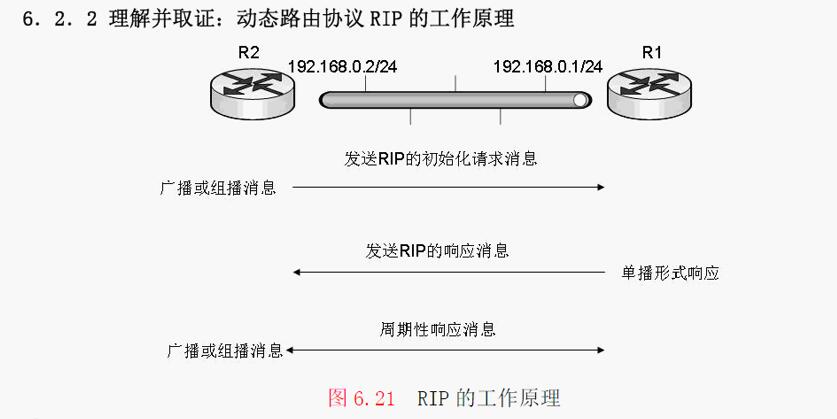

RIP过程
![RIP过程](/2015/11/rip-protocol-1/RIP过程.jpg)

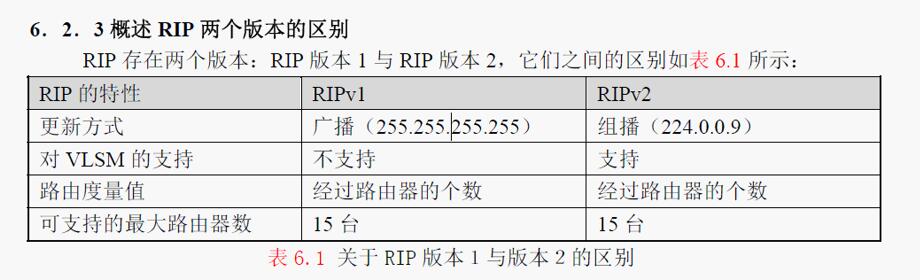

RIP版本
![RIP版本](/2015/11/rip-protocol-1/RIP版本.jpg)
版本1更新时不携带掩码。版本2效率更高。
命令
1 | conf t(全局配置) |
