1.OSPF(open shortest path first 开放式最短路径优先)协议:一个内部网关协议,基于链路状态,支持VLSM、快速收敛、使用组播地址(224.0.0.5和224.0.0.6)完成路由更新。
2.链路状态路由和矢量路由(RIP)的区别:
矢量路由只公告自己的路由表,并不关心路由记录是否良好,而且距离也有限制。收敛较慢
链路状态路由不受连接数目的影响,收链快。关心路由状态是否良好

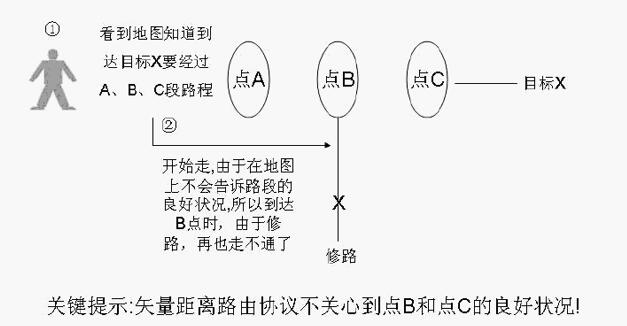

矢量路由

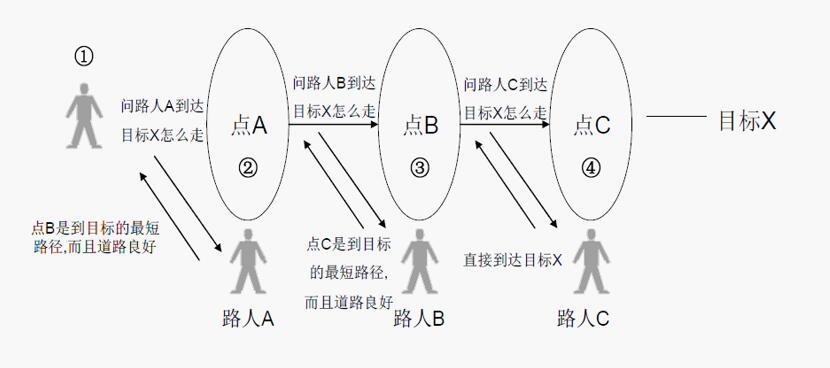

链路状态路由

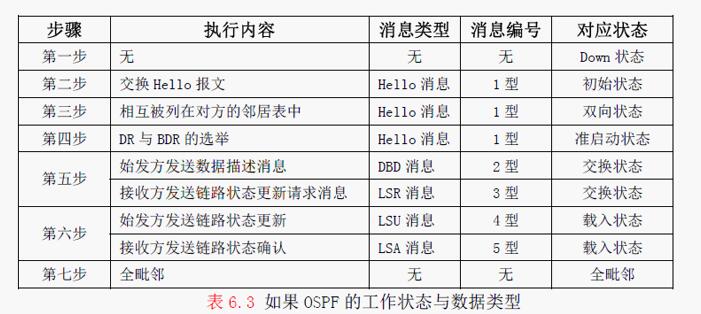

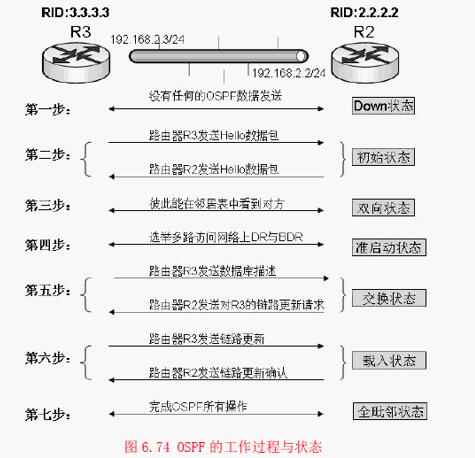

3.OSPF工作过程

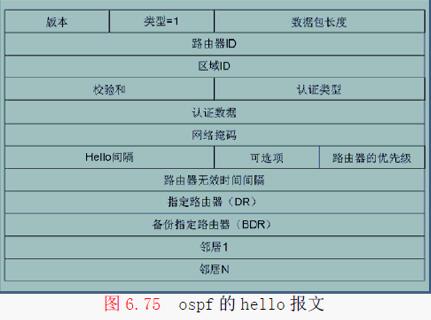

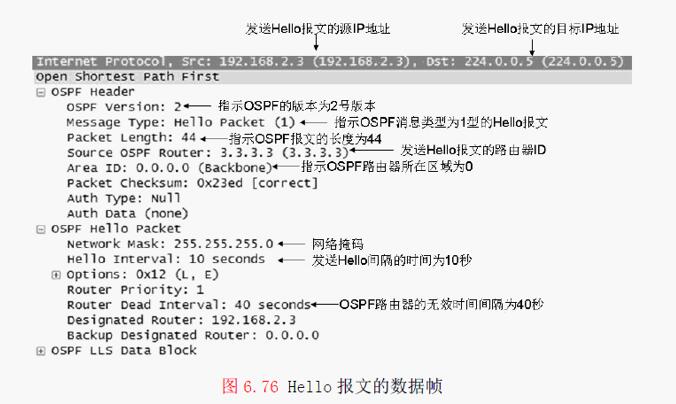

3.1hello报文
- 版本:IPV4为为V2,IPV6为V3
- 类型:5种类型,1为hello报文,2为数据库描述,3为OSPF链路请求,4为OSPF链路状态更新,5为OSPF链路状态确认
- 路由器ID:发送hello报文的ID
- 网络掩码:OSPF数据包接口地址的网络掩码,如果接口网络掩码与之不匹配,则会丢弃数据包
- 路由器优先级:直接影响OSPF路由器DR与BDR的选举,默认为1
- 路由器无效时间间隔:收不到hello包则认为邻居路由器无效,默认40s
- 邻居:已经通过hello报文协商后的路由器

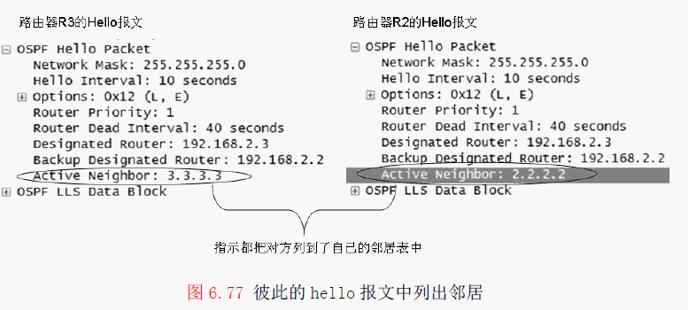

3.2双向状态
3.3准启动状态,选举DR与BDR

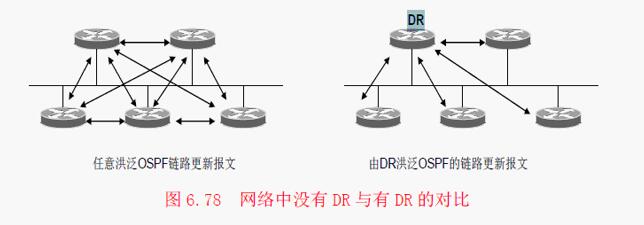

- DR是指定路由器,BDR是备份指定路由器。
防止报文洪泛洪
选举原则:
- 有最高OSPF优先级的路由器为DR,次高的为BDR
- 具有最大路由器ID(RID)为DR,次之为BDR
- 具有最大环回接口IP地址的路由器为BR,次大为BDR
- 在活动接口上,有最大IP的为BR,次大为BDR
- OSPF路由器使用224.0.0.6组播地址发送链路状态给DR,DR使用224.0.0.5发送状态给OSPF路由器
3.4交换状态

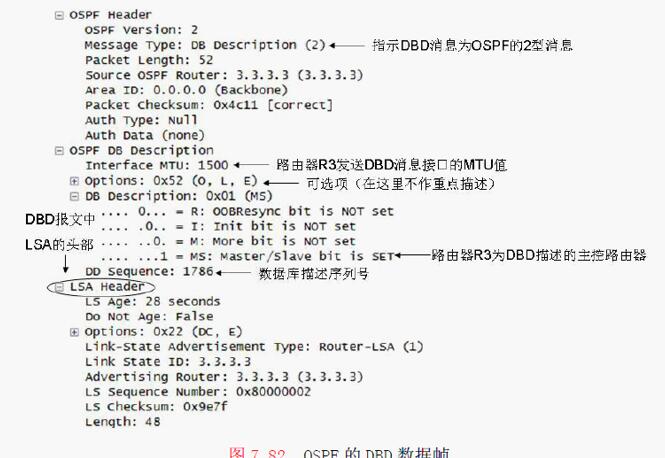

- 链路状态数据库描述消息(DBD分组):
- I位:数据报文最初的一个则为1,后续报文为0
- M位:更多位,不是最后一个则为1
- MS位:为1则为主从中的主路由器,为0则为从路由器
- DBD序列号:由主路由器在最初发送的DBD报文中设置一个唯一值,后面发送的DBD报文序号依次增加
- LSA头部:
- 老化时间:始发路由器从发出LSA后经历的时间
- 类型:共11种类型,类型1表示路由器的LSA,类型2表示网络的LSA
- 长度:LSA的长度

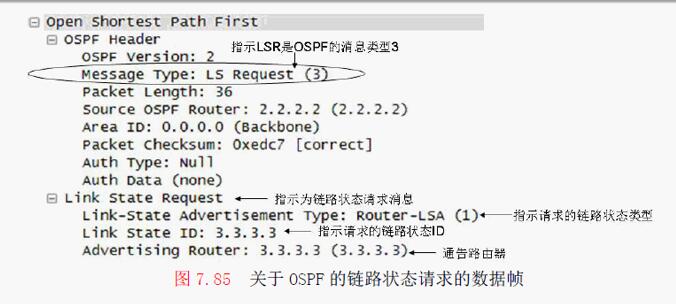

- 链路更新请求
- 数据帧
3.5载入状态

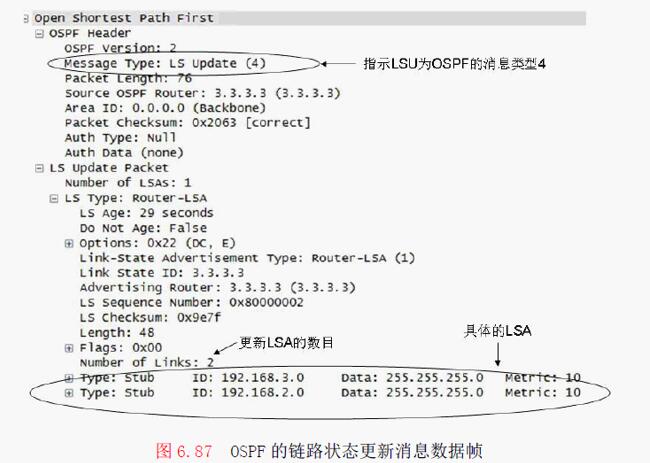

- 更新数据帧(更新类型为4)

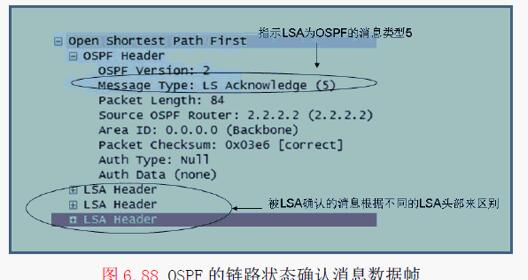

- 确认数据帧(确认类型为5)
3.6按照SPF算法,计算最短路径
