华为模拟器ensp入门之配置trunk接口

发表于 | 更新于 | 分类于 | 评论数： | 阅读次数：
本文字数： 794 | 阅读时长 ≈ 1 分钟

什么是trunk

为了使vlan的数据跨越多台交换机传递，交换机之间的链路需要配置为干道链路(trunk link)，用来承载多个vlan数据。当trunk端口收到数据帧时，如果该帧不包含802.1Q的vlan标签，将打上该trunk端口的pvid；如果该帧包含802.1Q的vlan标签时，则不改变。

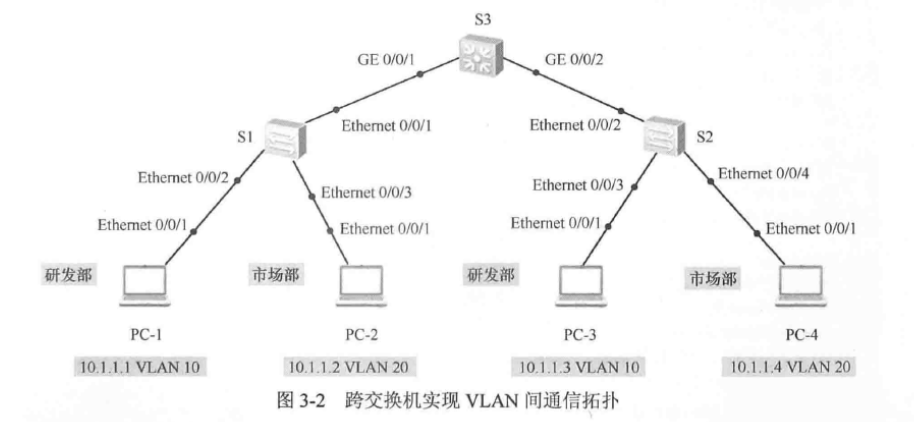

拓扑

配置access接口

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
S1：
valn 10
description R$D
vlan 20
description market
S2：
valn 10
description R$D
vlan 20
description market
S3：
valn 10
description R$D
vlan 20
description market

在S1上配置E0/0/2和E0/0/3为access接口，并划分相应vlan
在S2上配置E0/0/3和E0/0/4为access接口，并划分相应vlan

查看vlan简要信息：display vlan summary

配置trunk接口

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
S1的E0/0/1配置为trunk口：
int e0/0/1
port link-type trunk
port trunk allow-pass vlan 10 20

同理，S2的E0/0/2为trunk口：
int e0/0/2
port link-type trunk
port trunk allow-pass vlan 10 20

S3的G0/0/1和G0/0/2为trunk口：
int g0/0/1
port link-type trunk
port trunk allow-pass vlan all
int g0/0/2
port link-type trunk
port trunk allow-pass vlan all
